正確的安裝和維護關系到風機性能及使用壽命。為此，謹請您仔細閱讀本說明書并按要求操作。

一、安裝概述

1.通風機的安裝場所

⑴通風機安裝場所的選定請注意如下幾點：

a若通風機處于露天場合，應具備防護設施加以保護；

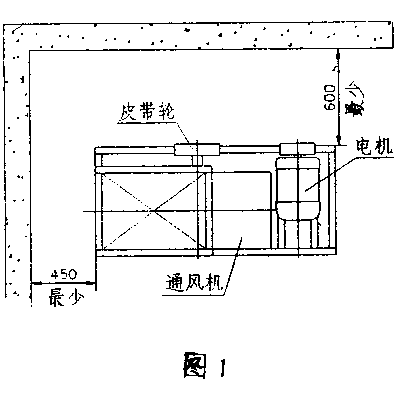

b通風機應置于方便管理及監護的地方（圖l）；

c安裝的場所應具有堅固的基礎。

特別是安裝于高架結構上的通風機，安裝場所應是不誘發引起振動的結構。

2.通風機的安裝空間要求

安裝通風機的場地面積，估算時應考慮如下幾點：

⑴不妨害相鄰其他機器正常運轉；

⑵能安全而且方便地對通風機進行檢修；

⑶拆卸葉輪時，應有足夠的空間。

3.各種安裝方法及要求

⑴地面上的安裝

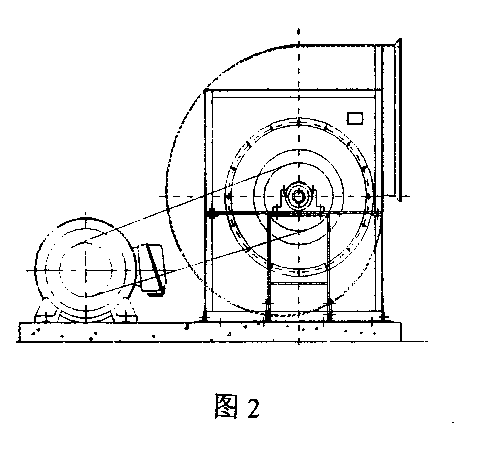

通風機一般安裝于混凝土基礎上，但是對型號較小、且電機功率較小的小型通風機亦可不做基礎直接安裝子地面的。即使如此也應該必須注意基礎的強度（圖2） 。

⑵樓板（高臺架）上安裝

應充分注意安裝區的剛性及強度，以避免通風機運轉時引起共振，否則必須采取加固措施（圖3A）。

⑶裝于箱內的通風機

為避免因結構剛度及強度不足而引起風機振動，故必須充分注意安裝構架的強度。尤其使用防振橡膠（彈簧）等防振材料時，務必使通風機和電機安裝于同一底盤上（圖3B）。

4.吊裝于天棚的場合

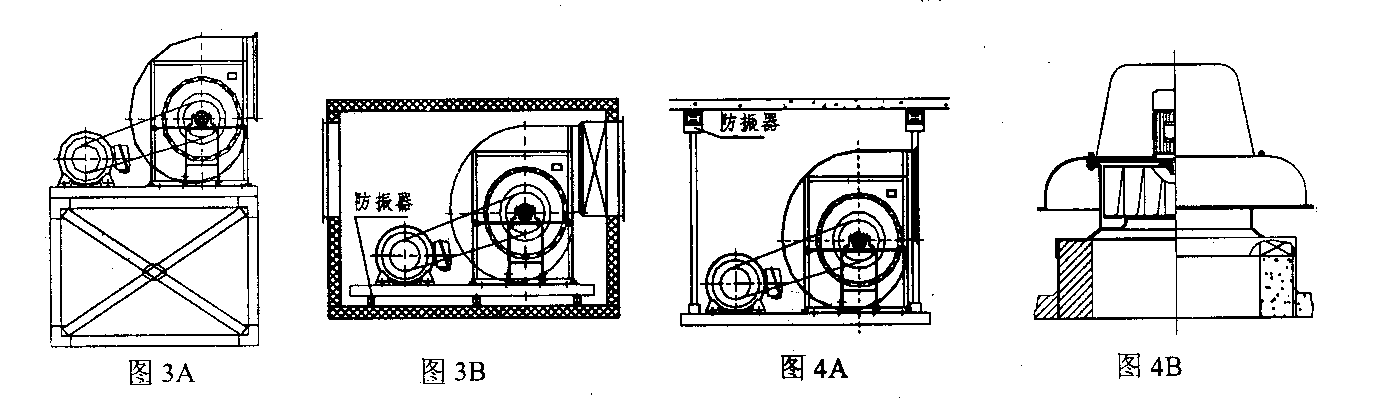

小型通風機可簡單地以螺栓吊裝的安裝型式（圖4A），對于中型通風機其吊裝型式應盡力采用焊接的框架結構安裝風機，并盡量采用地面基礎安裝為妥。

⑴掛壁式通風機（排氣扇） 其安裝壁必須強固。

⑵屋頂安裝

對子屋頂通風機的安裝，應充分考慮外界風暴和雨雪對通風機的影響（圖4B）。

二、基礎

1.混凝土基礎

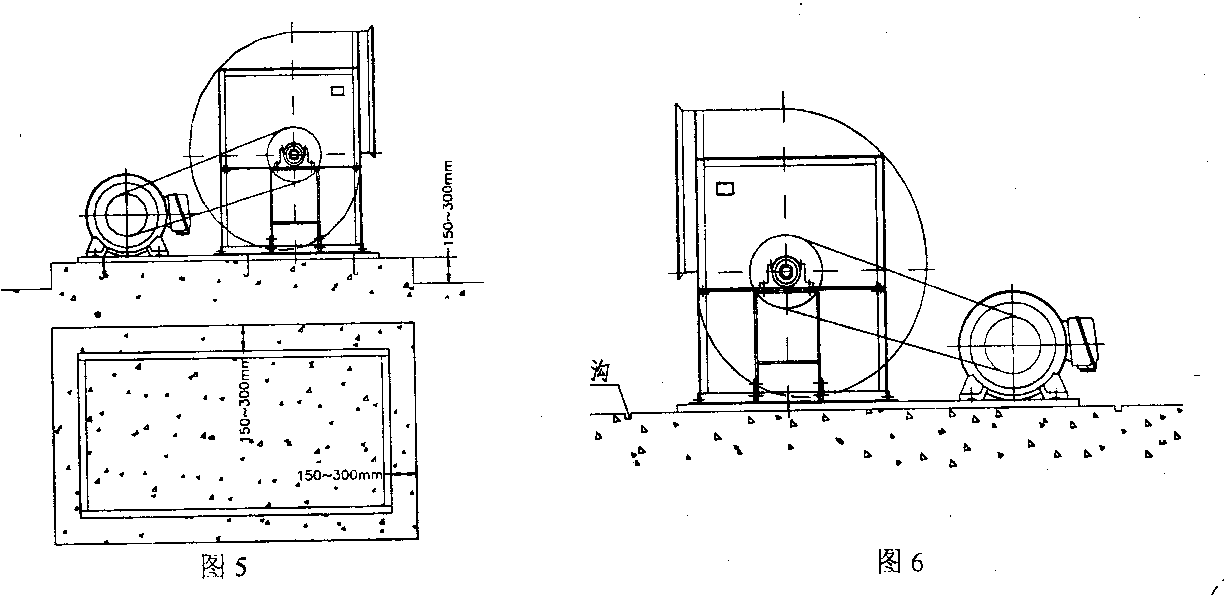

⑴混凝土基礎平面尺寸至少比通風機底盤外緣尺寸大150～300毫米。小型通風機基礎取小值，但基礎厚度至少150毫米，基礎重量約按大于通風機總重量的5～10倍進行考慮（圖5）。

⑵考慮到不使通風機底盤因積水而腐蝕，基礎四周應設置排水溝（圖6）。

⑶基礎表面應平整、光順，并充分考慮到預埋螺栓孔位置。

⑷基礎表面與通風機底盤間應以墊片等調整，使其能充分接觸然后固定。

2.防振元件的使用

⑴使用防振元件時，必須滿足通風機和電機共同安裝在有足夠剛性的公用底盤上。

⑵為使各防振元件均勻受力，基礎平面應是水平的。若有部分元件浮置于通風機底盤下，則可能引起通風機異常的振動。

⑶使用防振元件時，務必在通風機接口管道上安裝膨脹（伸縮）接頭。

⑷葉輪有可能積灰或異物附著，這樣會較大地影響（破壞）葉輪的動平衡。在此情況下，使用防振元件于基礎是不適當?shù)摹?/p>

3.防振元件

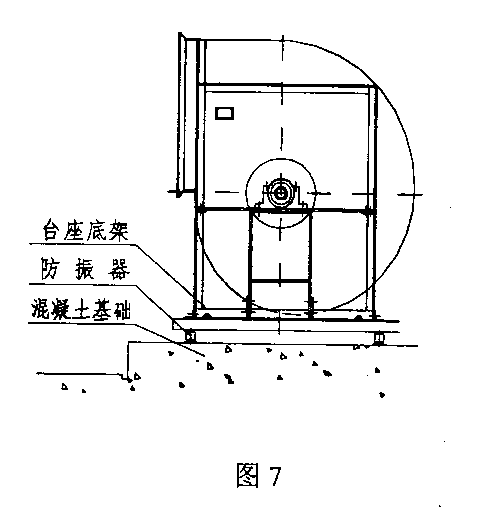

通風機的防振元件中有防振墊片，防振橡膠，防振撣簧等（圖7）。

⑴防振橡膠，防振彈簧

根據通風機的重量及風機運行的頻率，來選擇合適防振元件其效果較好。若風機處于低速運行或載荷較輕的情況，對此可用防振橡膠。

三、搬運、儲存、保留

通風機出廠前對通風機的中心線校正、動平衡等均己給予充分的注意，并運轉合格后才準予出廠。因此，在客戶現場搬運時應注意風機不被擦傷，甚至變形。

1.部件檢查

⑴檢查風機有無損傷、變形、油漆是否完好。

⑵風機的部件、備件是否有混雜、遺漏、搬運前后數量是否一致。

2.吊裝及搬運

⑴風機搬運、就位、吊裝時，請使用吊裝孔（鉤）；

⑵以繩索、鋼絲繩吊裝工仵時，繩索盡可能長些，索具的吊點布置合理，以防止風機變形。

⑶分體式機殼及轉子吊裝時，注意繩索和工件相接觸部應以布或柔軟的橡皮填入，特別是葉輪和軸，即使微小的變形也可能引起動平衡精度的降低，導致運轉時風機振動。

⑷三角帶輪、黃油咀等在吊裝時易受傷害，裝索具時，應充分注意。

⑸設備在移動作用時，引起軸、皮帶輪：葉輪有很大的沖力，為此請注意軸

承應不受其掌。

3.保管

⑴風機未安裝前，應置通風機于通風、干燥的場所，并定期檢查以防止生銹和損傷。

⑵保管期內，每月至少二次對風機進行盤車，每次至少10轉。根據盤車時的感覺，注意軸承的潤滑情況。其次，對調節門等可轉動部件開、關數次后，必要時應注入潤滑劑，以防生銹。

4.即使通風機安裝已完工，但長時間停止運行，除如上途程序處理外，應打開軸承蓋仔細檢查軸承的潤滑情況。

四、安裝方法

風機出廠前制造廠已對風機和電動機進行了找正，然后出廠。但應運輸原因及底座本身難免會產生彈性變形，因此風機安裝到基礎上之后，應再次進行找正。

1.找正

⑴一般情況

a風機水平原則上以軸為基準，軸流風機若垂直安裝時（立式），也可以三角帶輪、葉輪輪轂的加工面為基準。

b風機置于平整的混凝土基礎上以水平儀檢查水平，水平校準可在風機和基礎間墊上墊片。然后，灌入水泥漿使接合面充分接觸。與此同時，可在基礎螺栓預留孔內注入水泥漿，并使螺栓垂直并加以固定。

c基礎螺栓應均勻鎖緊，局部螺栓過緊往往會使軸中心偏移，引起軸承損傷。

⑵組裝箱內的風機

a風機安裝于組裝箱內，應考慮能較方便地調換軸承；并盡可能使風機整機原樣裝于箱內（不要再拆卸）。

b組裝箱應設有調換和檢查軸承的檢視窗或門。

2.軸承座的安裝

在鎖緊各安裝螺栓時，應注意不要在軸方向?qū)S承造成不應有的軸向作用力。

⑴使用軸承座的情況

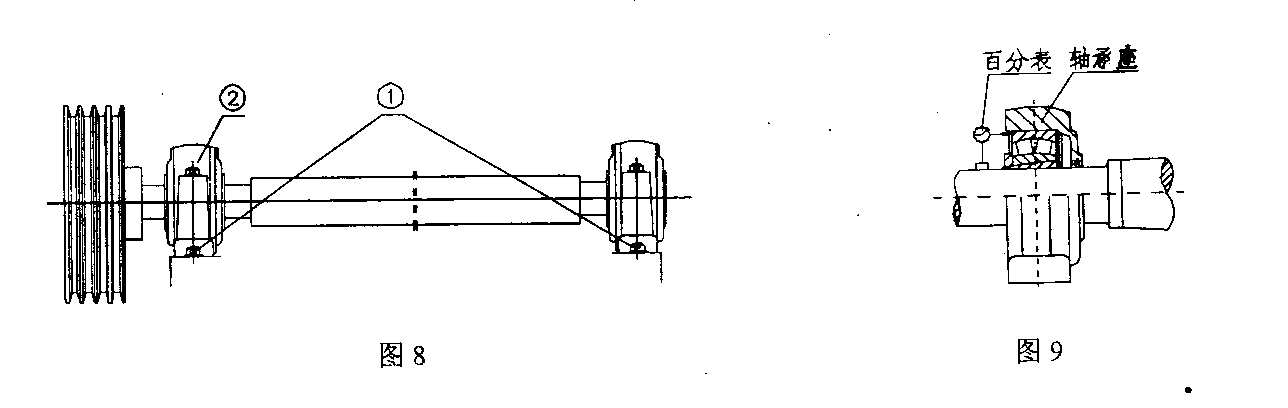

軸承座上螺栓②按（圖8）所示程序鎖緊。在底部二側的螺栓①鎖緊后，對于水平中分型的軸承座先慢慢地鎖緊自由側的螺栓，軸承的非自由側一般取在電動機一側，但是對于E式傳動及熱風機亦有取在非電機一側的，然后再鎖緊非自由側螺栓。

高溫風機應充分考慮軸的熱膨脹伸長。

軸承及軸的找正法

取下軸承側蓋在軸上裝上百分表，測定點取軸承外圈（若取外圈不可能，則可取軸承座側面加工的部分）。輕輕盤動軸，讀出上下、左右百分表的值，并記下：取其上下或左右讀數差的l/2，為偏擺值定為T。若側點距軸心距離為R，則可根據T/R值求得軸承對于軸的傾斜值（圖9）。

表1  軸承的許容傾斜度

注：表l為軸承在正常負荷及工作條件下，內圈轉動時容許存在的不同心許容傾斜度。能否安全達到此給定值，須依軸承配置設計及密封類型等條件決定。

⑵軸承單元使用的情況

軸承單元具有自動調心的性能，故具有2°（帶軸承蓋的l°）的調心范圍，但由于單元支架構造簡單，其軸向許容量小，為此安裝時注意：

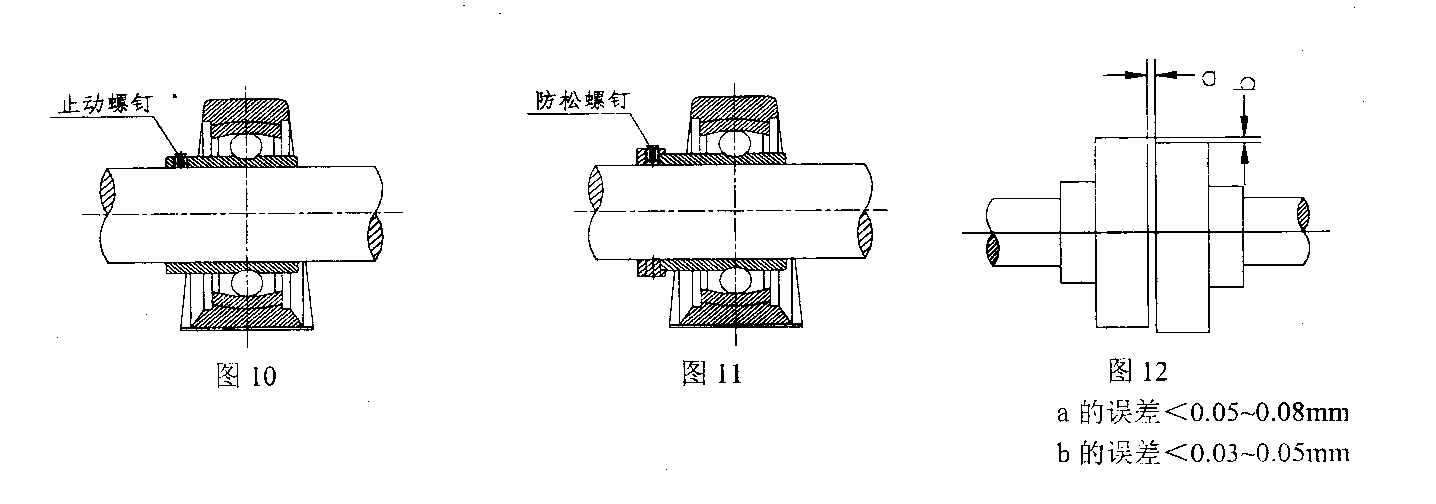

a 止動螺釘向心球軸承單元

使用該類軸承單元，軸承間間距調整好后鉆孔定位。因此，需注意定位孔應與要求的安裝位置一致。風機日常使用時，應注意螺釘是否松動及位置是否變動；否則在運轉中會產生振動，以致軸承內套與軸產生相對運動（圖10）。

b 偏心固定輪向心球軸承單元

是利用斜楔原理，使軸承固定于軸，效果較好。將偏心環裝到有偏心的加長部分上并沿機軸旋轉方向旋轉直至鎖緊（圖11），并注意旋緊防松螺釘，否則會產生松動。

若機軸旋轉方向不知，建議將軸二端的軸承以相反方向鎖緊。

3.確認電機轉向

⑴安裝電機時，以手盤動，確認無異常情況。

⑵在掛上三角帶或安裝聯軸器聯接柱前，確認電機轉向符合風機轉向要求。

4.三角帶輪及三角膠帶

風機試運轉前，對皮帶、皮帶輪進行檢查，找正皮帶輪間中心及調整皮帶張力。

詳見第六章《保養與管理》中有關三角帶輪及三角膠帶的保養和檢查。

5.聯軸器找正

安裝聯軸器驅動的風機時，可用聯軸器進行找正。首先，卸掉聯軸器的螺栓，取下柱銷，一邊用手轉動兩側聯軸器法蘭盤，一邊檢查軸心與端面擺動的偏差。在多數情況下，上下左右擺動偏差調整帶圖12中所示的范圍。

6.管道連接

⑴原則上風機和管道間應以柔性接管相連，并均勻地緊固螺栓，且使其中心相一致。否則可能導致機殼變形，使進風口與叫輪相擦。

⑵管道與風機連接前應仔細檢查其內部，若有異物應清除。

⑶若風機進口不接管道，應于吸入口側裝置有具足夠強度的防護網，以防異物吸入風機。

⑷葉輪和進風口間的間隙

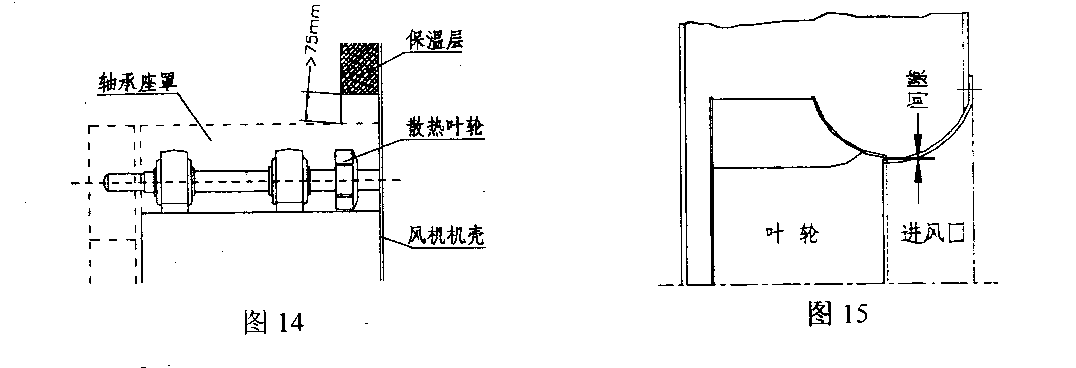

安裝終結后，應檢查并確認葉輪和進風口間上下、左右間隙基本均勻一致（圖15） 。

7.熱風機的安裝

應著重防止熱膨脹對風機運行的影響。

⑴進出口管道連接

因溫度變化產生的熱應力，不應直接讓風機本體承擔，必須使用膨脹接頭。對于鋼板結構管道每1000mm長溫度變化100℃，其變形量約為l.3mm；若進出口膨脹力直接施加于風機，則引起大的變形以致葉輪和進風元件碰擦（圖13）。

⑵軸承部件的冷卻

為減少介質溫度對軸承的影響，機殼與軸承間為保護軸承應配有排熱風扇（對于氣體溫度小于250℃）。對于排熱風扇由于周圍的空氣冷卻較小，故請注意不要把風扇外端的流通部分堵塞（圖14）

五、試車

按下述程序進行試運轉。

1.檢查

螺栓、螺母的鎖緊應均勻、對稱地逐個鎖緊；否則若局都過緊或過松，將引起空氣泄漏、噪音及振動，將使軸磨損及軸承損傷。

2.加油

⑴使用潤滑脂的軸承，在出廠時風機軸承內己加入適量的潤滑脂。倘若要再度補充潤滑脂，應確保潤滑脂質量。若潤滑油脂質量差甚至不潔凈，則將會引起軸承的傷害。

⑵稀油潤滑的場合，請按油標的指示加油。

⑶軸承的補給潤滑油，請按第六章《保養與管理》中敘述的指示補給。

3.手轉

以手轉動葉輪時，請注意如下要點：

⑴聽聲音

接觸摩擦的聲音，碰觸異物等的聲音的有無。

⑵其他

a 三角膠帶的張緊；

b 盤車時手感是否太重或時輕時重。

4.送風系統

⑴裝置內各部件是否按要求正常配置。

⑵進出風口附近、風機裝置內部有否異物。

⑶風機進出口附近，送風或引風時是否有不安全因素存在（如被吸入或吹落的東西）。

5.電氣配線

⑴系統是否有短路的接頭或易斷路的接頭。

⑵對于接線匣內的連接應仔細檢查。

6.啟動

⑴在確認通風系統，電氣系統及其他機械均處于正常狀態時，可進入運轉。首先，合上電閘3～6秒后即切斷，確認其轉向，是否存在不正常聲音、振動等。

⑵若于瞬時運轉時，發現存有異常情況，則據前述過程檢查機組并修正后，再進行試運轉。

⑶一般風機、電機啟動時的電流為其額定電流的5～7倍，然后漸漸降低。若電流回落速度過慢則停止運行，檢查電機供電系統。

7.運行確認

⑴據電流表的指示值，慢慢地調整調節門，使開閉角度到達規定位置。

a 記錄電流、電壓值；

b 檢查軸承的振動、溫度、音響；

c 注意電機的發熱，一般電機的許容表面溫度不大于80℃。

⑵風機開始運轉起一周內請注意下述事項。

a 旋轉部分的碰擦：

①葉輪和進口間的碰擦；

②葉輪和機殼間的碰擦：

③軸和機殼貫通部間的碰擦；

④三角膠帶和軸承座間的碰擦：

⑤三角膠帶和帶罩殼間的碰擦。

b 三角膠帶的狀態

①三角膠帶的磨損；

②三角膠帶的張緊情況。

c 聯軸器的擺動（同軸度是否完好）

d 其他

①異物的吸入與否；

②風機本體的振動。

⑶試運轉后，應對三角膠帶的松緊進行調整。新三角膠帶會發生伸長，若出現上述情況，應停車調整其松緊。

⑷此外，應檢查軸承的潤滑狀態及潤滑油脂的狀態。

⑸對于高溫風機若無盤車裝置，則送風機內的氣體溫度降至100℃后才可停車。

⑹風機不得任意增加轉速來改變風機的性能參數，否則可能會發生事故。

六、保養與管理

為使風機無故障連續運行，保養與管理是非常重要的。發生事故前，必然具有征兆或某種異?，F(xiàn)象，若定期仔細檢查，必能防患于未然。

風機的檢查分定期的和日常的。若軸承傳動部件不正常，則會引起異常的聲響、振動及溫度上升等。風機的檢查應重視上述情況，日常的檢查是能早期發現事故苗子的重要手段。

1.定期檢查

⑴試運行期間若風機平穩運轉，其后亦保持原使用條件不變，則可間防1～3周按表2定期檢查表，實行定期檢查。

⑵定期檢查的目的是為保證風機正常運行，消除隱患防患于未然，積累風機運行的資料。

表2  定期檢修表

注：由于上述各項間相互連接，檢查時請留意。例如：若由于軸承損傷而產生振動的原因。

⑶為尋求風機運行時故障的原因，請據表3調研，表3是一份由表面現象較容易地把病因找出來的表。

表3 異常情況的發現及處理

注：上述異常音響應由實踐經驗豐富的技術人員進行判斷。

2.日常檢查

風機的異常情況，一般都是異常的音響，振動或者溫度的上升，為此日常的檢查至關重要。

⑴振動

以電機及風機軸承座的中心線為準，在X、Y、Z三方向上測定振動值并作記錄，以標準JB/T8689—1998《通風機振動檢測及其限值》為準進行判定。該標準的合格標準是“風機振動速度的有效值（均方根速度Vrms，對剛性支承Vrms≤4.6mm/s，對撓性支承Vrms≤7.1mm/s）?！庇忠?guī)定“在測試振動速度時，外部或周圍環境對底座或試車臺的影響，應符合下列規定：風機運轉時的振動速度與風機靜止時的振動速度的差須大于3倍以上，當差數小于此值時風機需采取避免外界影響的措施?！狈駝t將進行適當修正（也可通過協商）。

·不希望通風機運行在標準規定以下，即使是公認尚可使用的通風機。

⑵聲響

通風機除在運轉時發生的正常聲音外，若有異常音響發生，應立即確定其原因。請注意皮帶打滑，連接部的松動，異物的侵入，軸承，電機的故障等情況。特別是軸承的檢查，如潤滑不良，軸承破裂等情況若早期發現可避免發生事故。

⑶溫度

請注意通風機軸承座，電機外殼溫度，若用于指觸摸表面僅能堅持3～4秒鐘，則此表面溫度約60℃，為對異常溫升有一個精確判斷，可用儀表正確測定。

風機停車后，三角帶輪若溫度偏高，則可能三角膠帶打滑引起，應進行張力測定并調整。

3.軸承的保養和檢查

⑴軸承的性能請參照相應的樣本

⑵軸承的安裝、拆卸

請參照本說明書的相關內容，并結合軸承制造廠家的說明書進行。

⑶軸承壽命

據有關軸承動靜載荷及額定壽命的設計方法及參照國內外有關標準，我們對軸承壽命的設計標準一般為20000～30000小時。

⑷潤滑油牌號、補充間隔、填充量

a 潤滑脂、油牌號

一般場合和耐熱情況相同，如表4所示，但對高轉速和高溫環境則牌號需特殊考慮。

表4

b 潤滑脂補充間隔

由于軸承單元及軸承座能把潤滑脂密封于軸承腔內，運轉條件良好，油脂可保持較長的運行時間。但在運轉環境惡劣的情況下，則請按表5要求給以補充油脂。特別是24小時連續運行，塵埃、潮濕較明顯的場合則下述表5的補充間隔應縮短一半，其次應對軸承座組件配置防護罩殼。

潤滑脂應在低速轉動，或手動盤車情況下均勻、緩慢地注人。

潤滑脂填充量應為軸承或軸承座型腔容積的l/3～2/3左右，過多的填充潤滑脂對軸承運行也會帶來不利影響。

表5 軸承單元、軸承座的潤滑脂撲充間防

c 軸承組的開箱檢查及調換潤滑脂

即使風機運轉正常則每年至少一次打開軸承箱蓋進行檢查（軸承單元除外）。

·軸承各面和部位有無傷痕、裂痕

·軸承外圈和軸承箱配合面的配合，自由端的游動，情況是否正常

·軸和軸承座的中心，各裝配螺栓是否松動，間隙調整墊片等是否正常

·在軸承清洗后，按要求調入新油脂

⑸運轉溫度

通常于軸承座表面環境溫度在常溫加40℃或小于70℃的情況均屬正常，若超過70℃則需及時處置。

4.聯軸器的保養和檢查

⑴應嚴格將擺動偏差控制在要求以下

⑵磨損失準的柱銷應及時更換

5.皮帶及皮帶輪的保養和檢查

⑴三角膠帶的安裝方法

a 在多槽三角膠帶的情況下，請注意膠帶牌號及膠帶形狀尺寸是否在允許誤差范圍內（膠帶組的確認）。

b 若膠帶長度偏差相互間較大，則對膠帶的疲勞、機組的振動和壽命造成影響。

請不要新舊膠帶混用。

c 安裝膠帶時應先松開電機底座下的支撐螺栓，使二三角帶輪中心變狹后安裝，若不按上述方法硬把膠帶撬入櫓內，則將引起膠帶內部損傷，偏擺形成早期皮帶斷裂。

d 請注意膠帶表面不能沾上油污、塵埃，特別是粘附油污將可能引起運轉時膠帶打滑，不僅不能充分發揮其傳遞動力的功能，而且因發熱會使膠帶壽命低下。

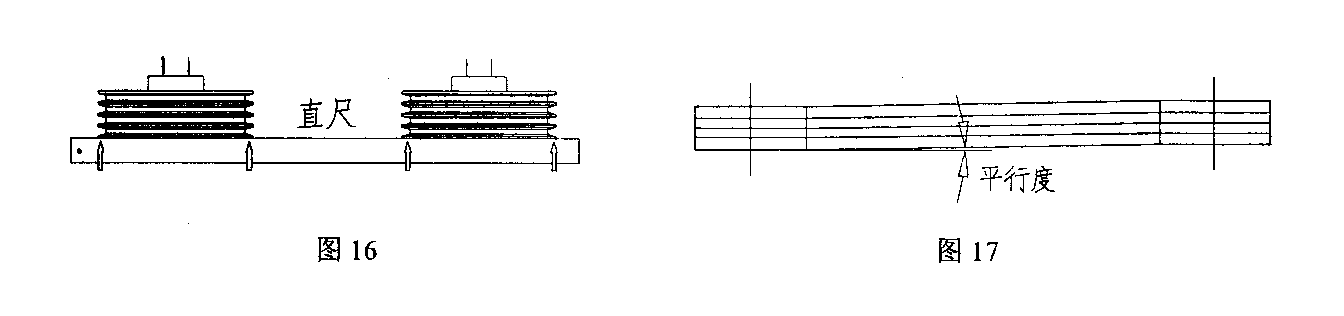

⑵三角帶輪中心調整（圖16）

安裝三角帶輪的兩軸線中心平行如不合標準，則引起三角膠帶單邊磨損，膠帶的耐久性顯著降低。請把三角帶輪的平行度調整在l/3°以內（圖17）。

⑶膠帶張力調整

膠帶運轉開始后24小時內，其伸長量可達膠帶總伸長量之80～90%（初期拉伸） 。

為此，運轉開始后2天內，每天一次，其后可一周一次，請檢查皮帶張力。如膠帶過松，容易打滑，引起磨損而致報廢。如膠帶過緊，對軸和軸承會引起異常負荷，因此膠帶必須松緊適當。

膠帶張力調整周期建議如表6所示

表6

a 三角膠帶張力的調整一般要求

①于膠帶中央以指尖按押具有適當?shù)膿哿?/p>

②運轉中松邊側適度地具有彎曲

③啟動時無打滑的聲音，

④三角帶輪不發熱

b 調整三角膠帶的程序

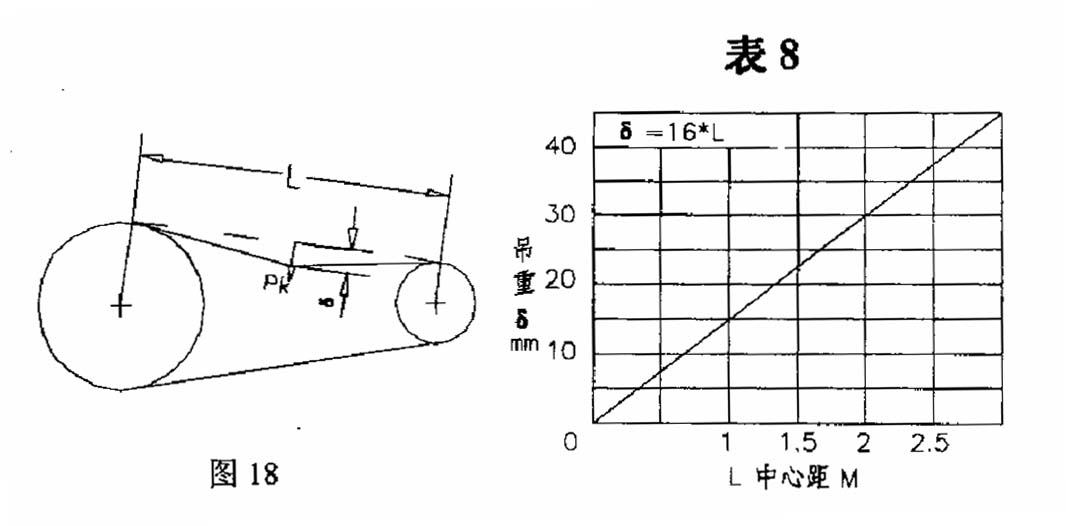

①如圖18于三角帶輪二中心距間中央給于規定荷重Pk視共撓度。

表7列出荷重的概略值Pk值，由于Pk值與傳遞功率、膠帶速度有關，若有必要進一步了解共精確值可向膠帶制造廠咨詢。

②按表8即可知膠帶的合適撓度δ，用以判定膠帶的松、緊。

③三角帶輪的壽命

由于三角膠帶張力不足產生膠帶打滑，三角帶輪急劇磨損，使膠帶槽摩擦系數降低且槽深增大，故新帶裝上后，膠帶外表較之帶輪外徑為很低。在此情況即使膠帶張力正常，啟動時無打滑聲響，但運行中膠帶有很大的磨損，故此種三角帶輪應調換。

④三角膠帶的壽命

在合適的拉力作用下連續運行，膠帶的壽命一般可達8000小時以上，約一年左右更換一次。如膠帶表面磨損，裂紋橫生，則此乃膠帶的壽命將終了之時。

表7 給予的吊重Pk

6.關于電動機的日常維護

⑴使用環境應保持干燥，電動機表面應保持清潔，進風口不應受塵土纖維等異物阻礙。電機應妥善接地，按照銘牌或接線盒內規定的接線方法接線，使用前應安裝電源異常導致電機過熱的熱保護裝置。

⑵應保證電動機在運行過程中良好的潤滑，通常情況電機運行3000--5000h左右應補充或更換潤滑脂（具體根據其使用情況來定，封閉軸承在使用壽命期內不必更換潤滑脂），運行過程中發現軸承過熱或潤滑脂變質時應及時更換潤滑脂（將ZL-3鋰潤滑脂填充軸承內外圈之間空腔1/2或2/3）。

⑶當電機軸承壽命終了時，電機運行時振動及噪聲明顯增大，應及時更換軸承。

安全警示

1．風機因具有旋轉部件，且會發熱，故操作人員及外部物體不得靠近風機的進出氣口。

2．在正常運行其間，不得接觸風機及其電動機。

3．運行、安裝和維修保養應嚴格遵循使用說明書所規定的安全操作規程，風機運行不得超過最高工作溫度、最高工作轉速及振動要求的限制。

4．未詳細閱讀和理解本說明書及不熟悉操作規范者不得上崗。

5．安裝額外的防護裝置應由用戶負責，并參閱制造廠的使用說明書。

6．維修保養開始之前，關掉開關并切斷一切電源。在維修保養中應保證葉輪、清灰門及機殼分離面等的牢固聯接。不然，當風機運行時，會由于風機內部壓力增高而導致松動零件向外拋飛。

7．當風機葉輪反轉時，不得起動。

8．應遵循使用說明書所規定的運行、安裝、調試和維修保養的安全要求及合格的使用條件，否則，故障可能會導致風機損壞和人員傷亡事故。
